Impulsión de Agua Agrícola + Tranques Los Andes
$44.900.000
Proyecto completo de Agua para riego de Cultivo.
4 Tranques (1 de traspaso 6’200 m3, 3 de riego 92’464 m3 total)

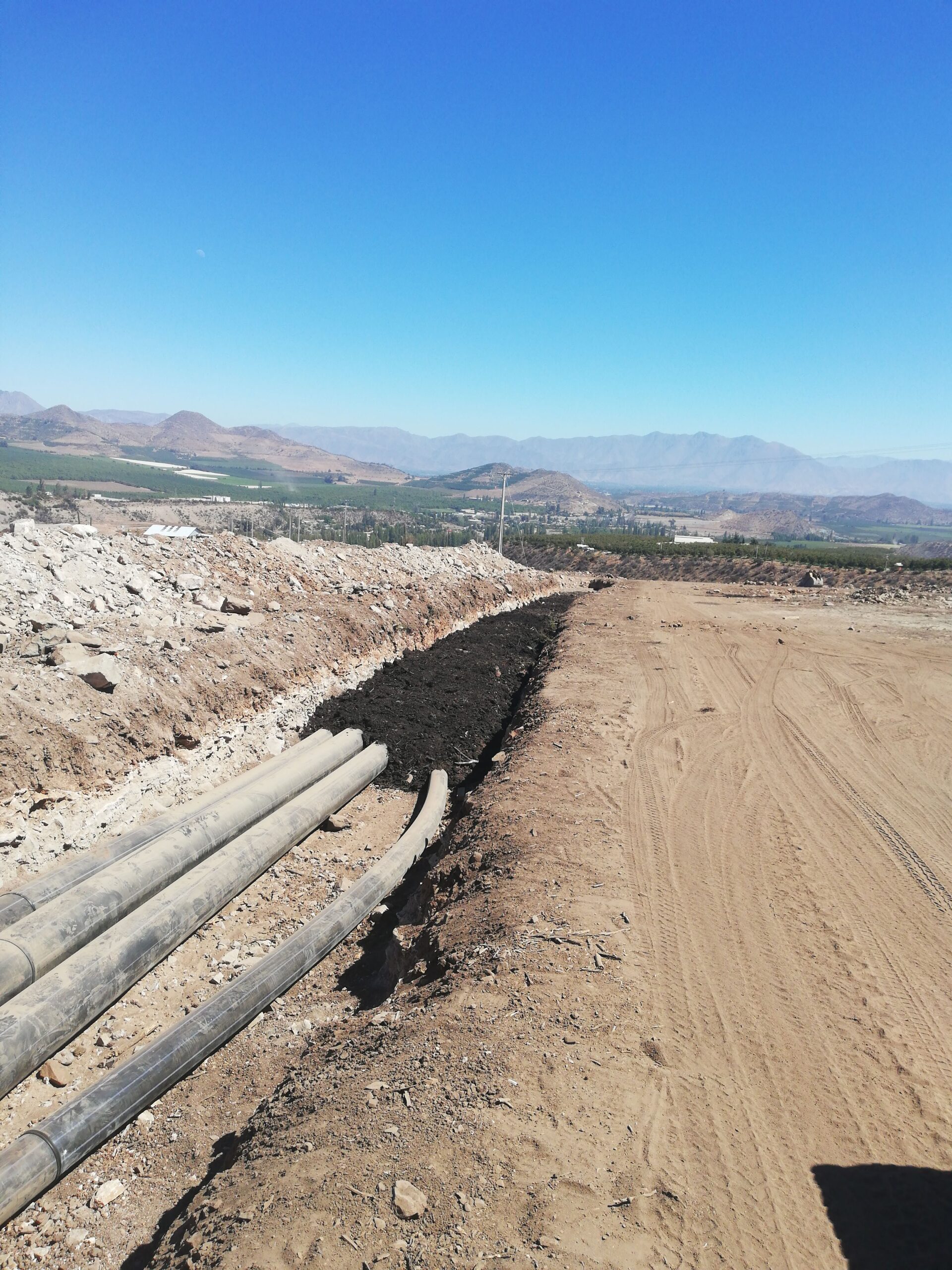

3 líneas de impulsión + 3 salas de bombas de 150 lts/seg, 4 líneas de rebose, 4 líneas de despiches , 3 líneas de riego hasta caseta de riego = 6.5 km piping
Instrumentación, control y fuerza.
Descripción
Proyecto de Impulsión de agua. Cumpliendo la normativa nacional incluyendo CNR (Comisión Nacional de Riego). Consta de los siguientes sistemas.

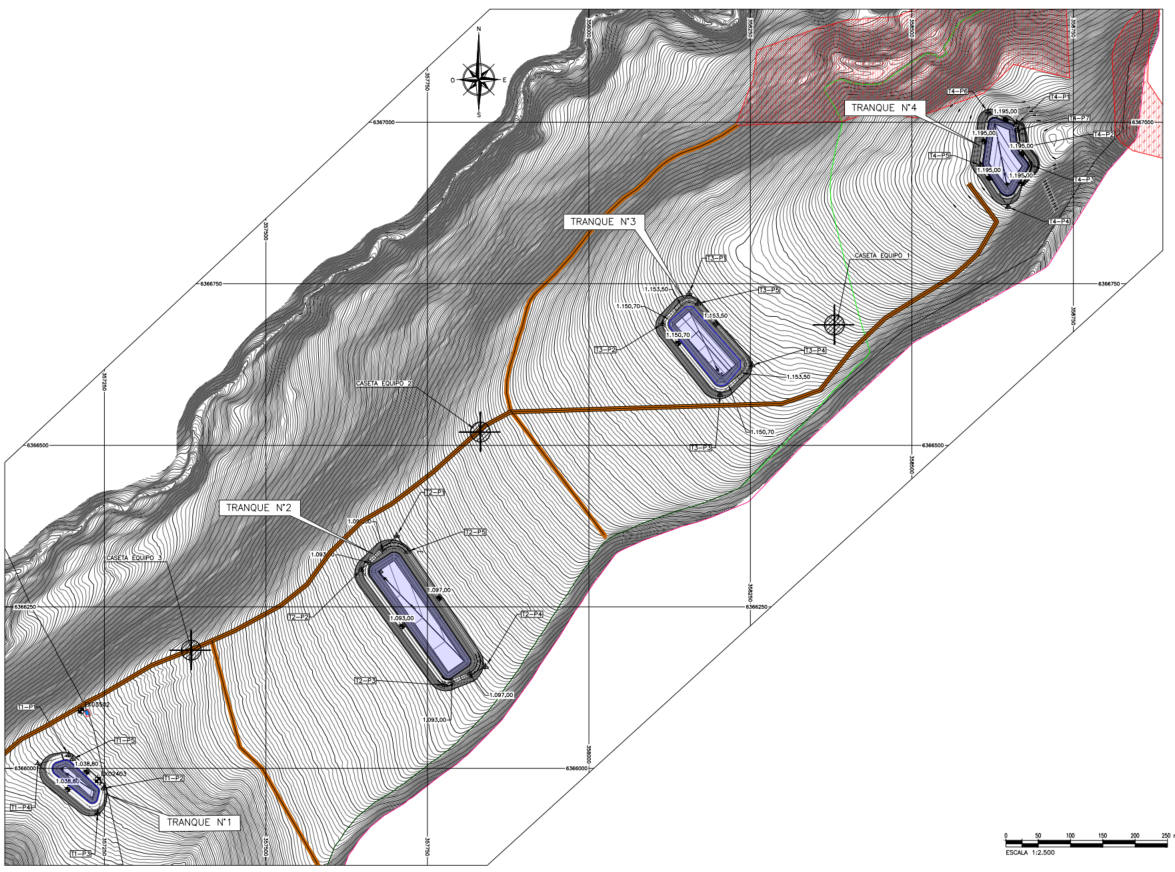

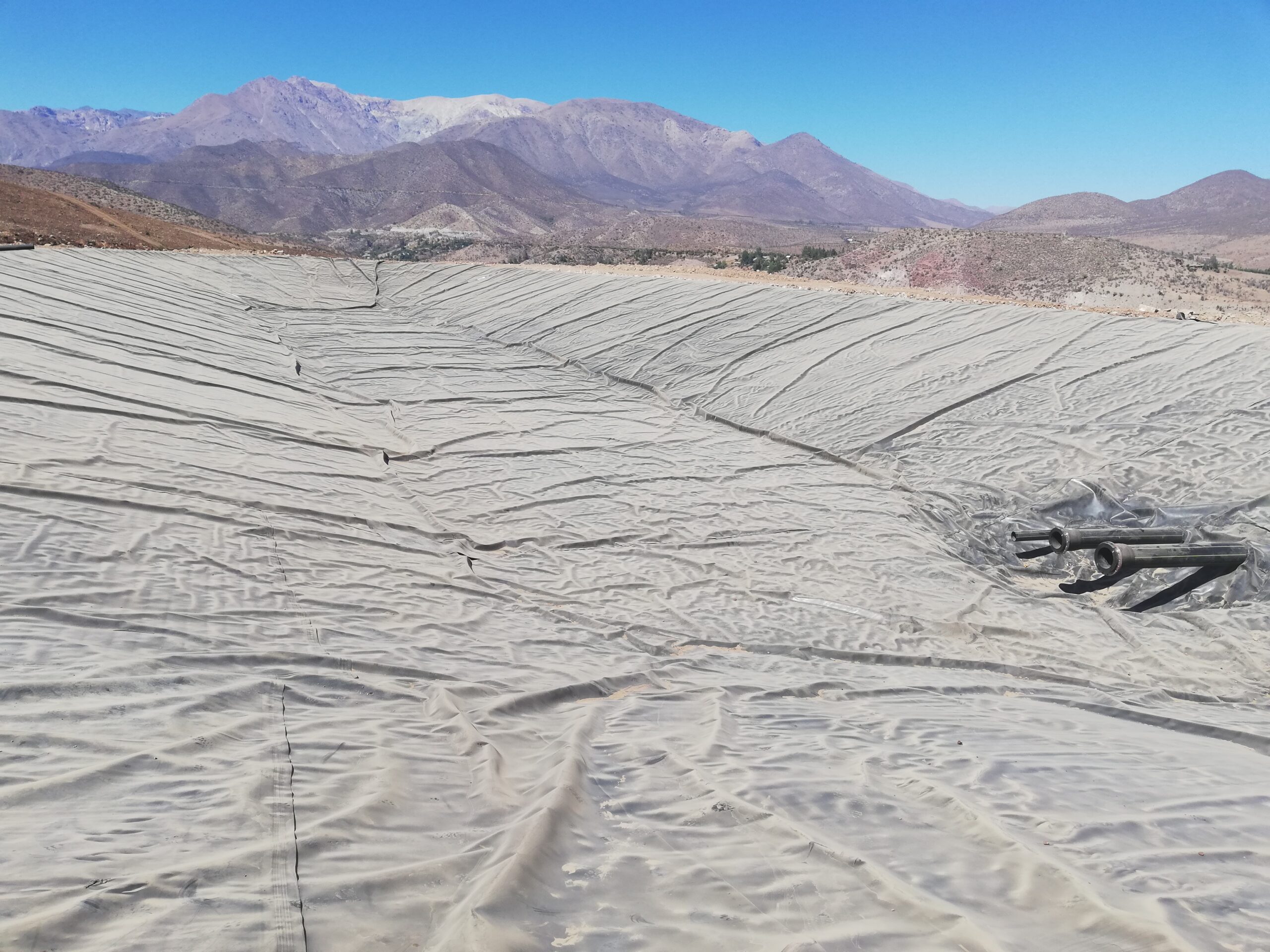

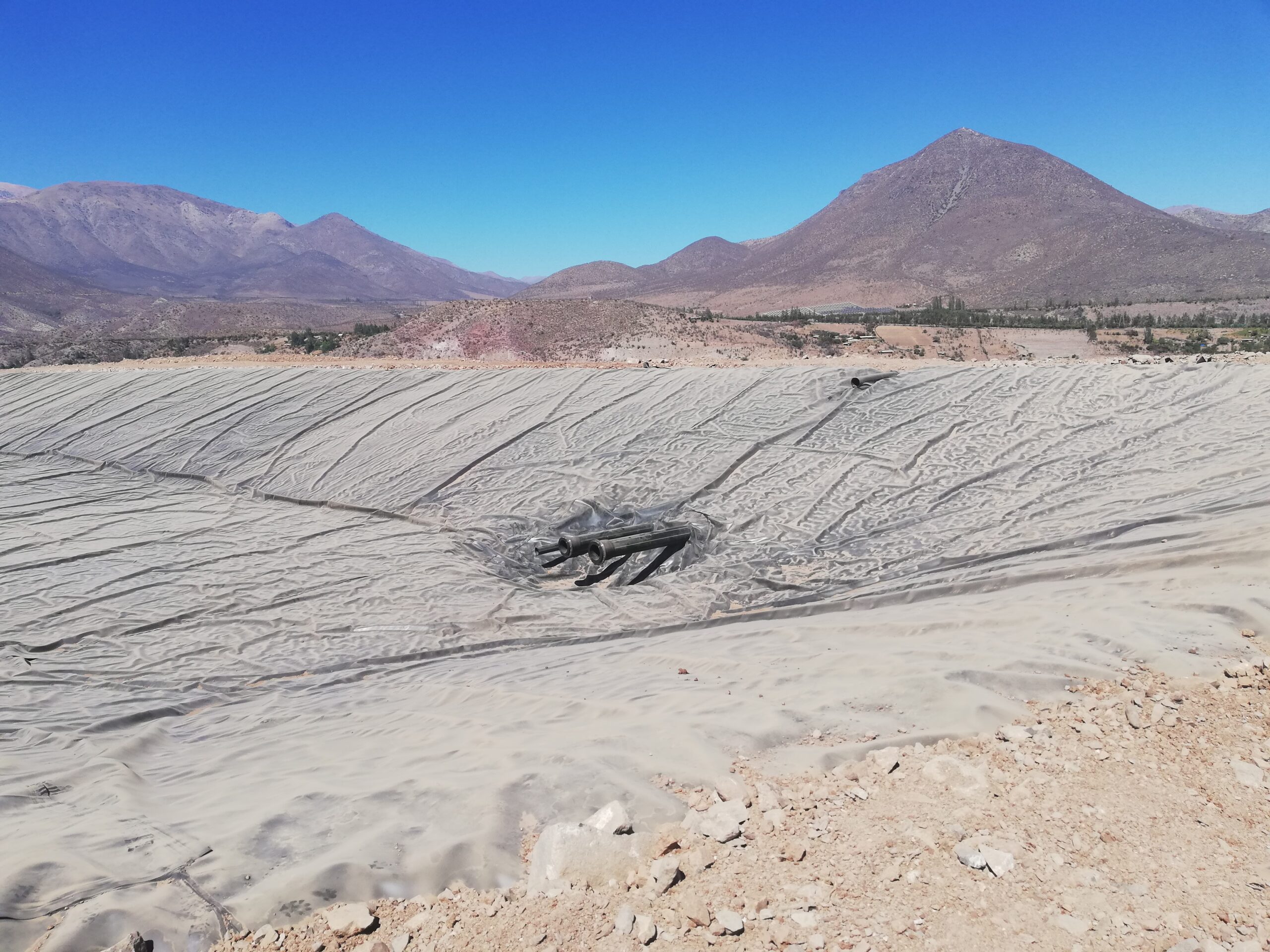

- 4 tranques: 1 de traspaso 6’200 m3 (donde llega el agua de pozo), 3 de regadío (49’800 m3, 23’700 m3 y 19’000 m3).

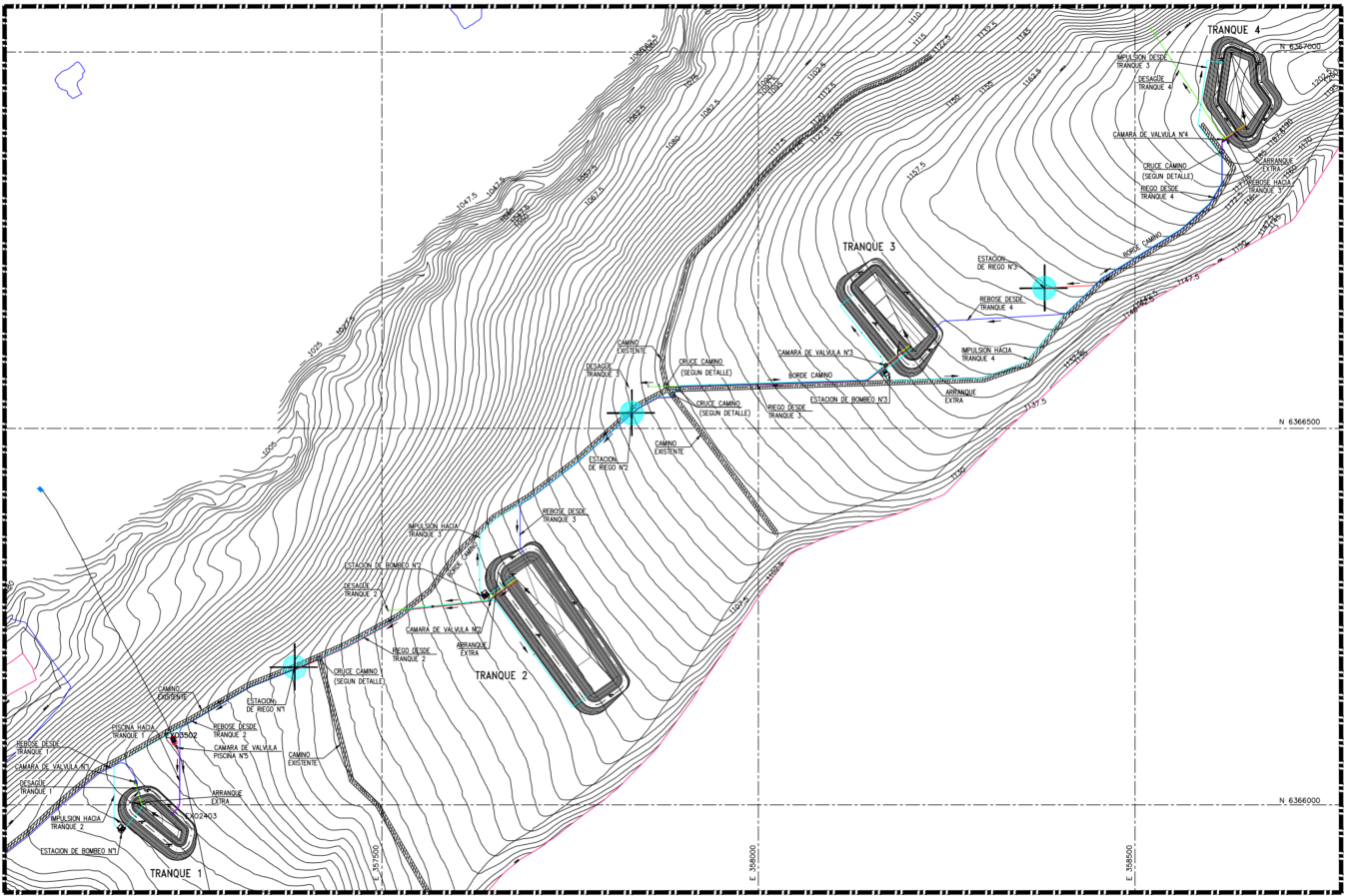

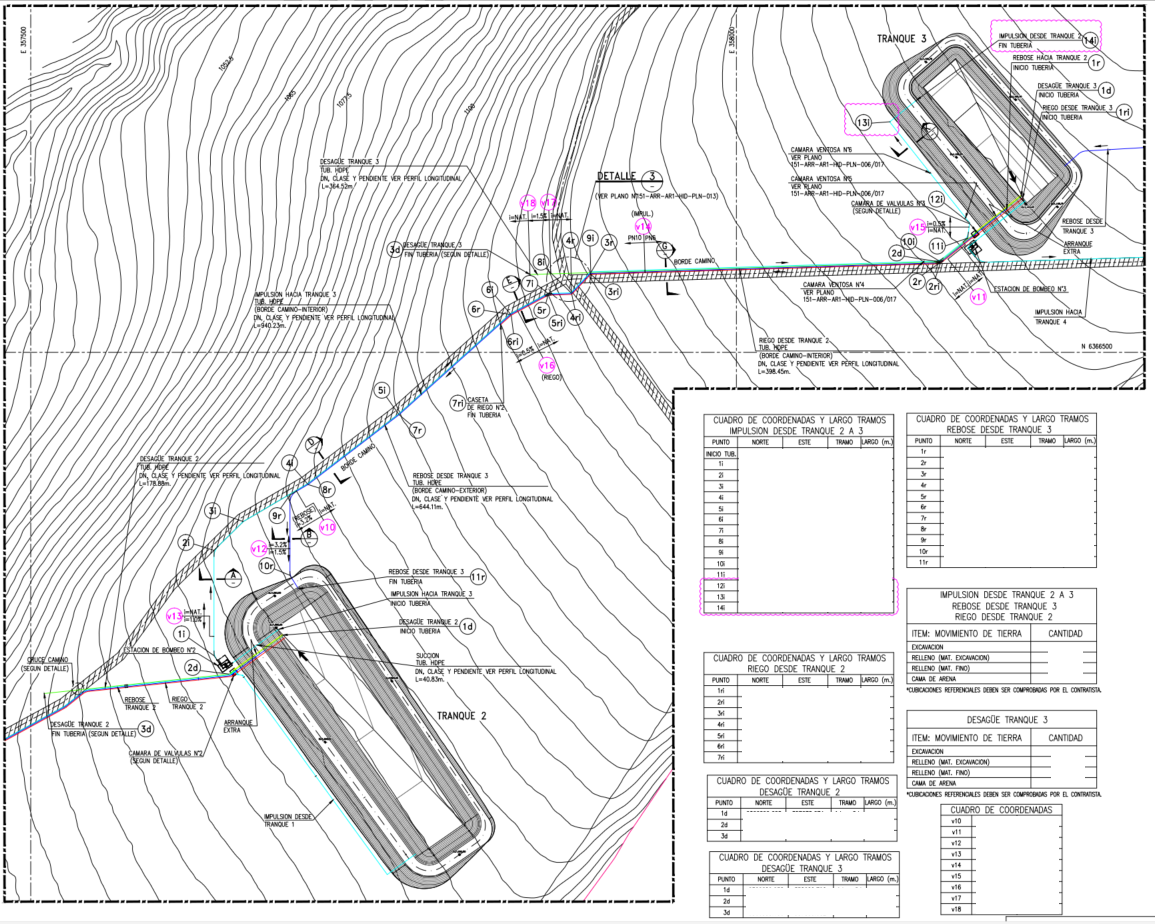

- Líneas de impulsión del tranque 1 al 2, 2 al 3 y del 3 al 4 150 lts/seg.
- Rebose y traspaso de agua gravitacionalmente del tranque 4 al 3, del 3 al 2 y del 2 al 1. Proyecto Green maximiza la utilización del agua.
- Rebose del tranque 1 a quebrada.
- Despiche de tranque 1, 2, 3 y 4 a quebrada.
- Línea de riego a caseta de riego del tranque 2, 3 y 4.
Proyecto no contempla:
- Proyecto de riego de cultivo.
- Casetas de riego.
- Línea de alimentación a tranque 1 (150 lts/seg).

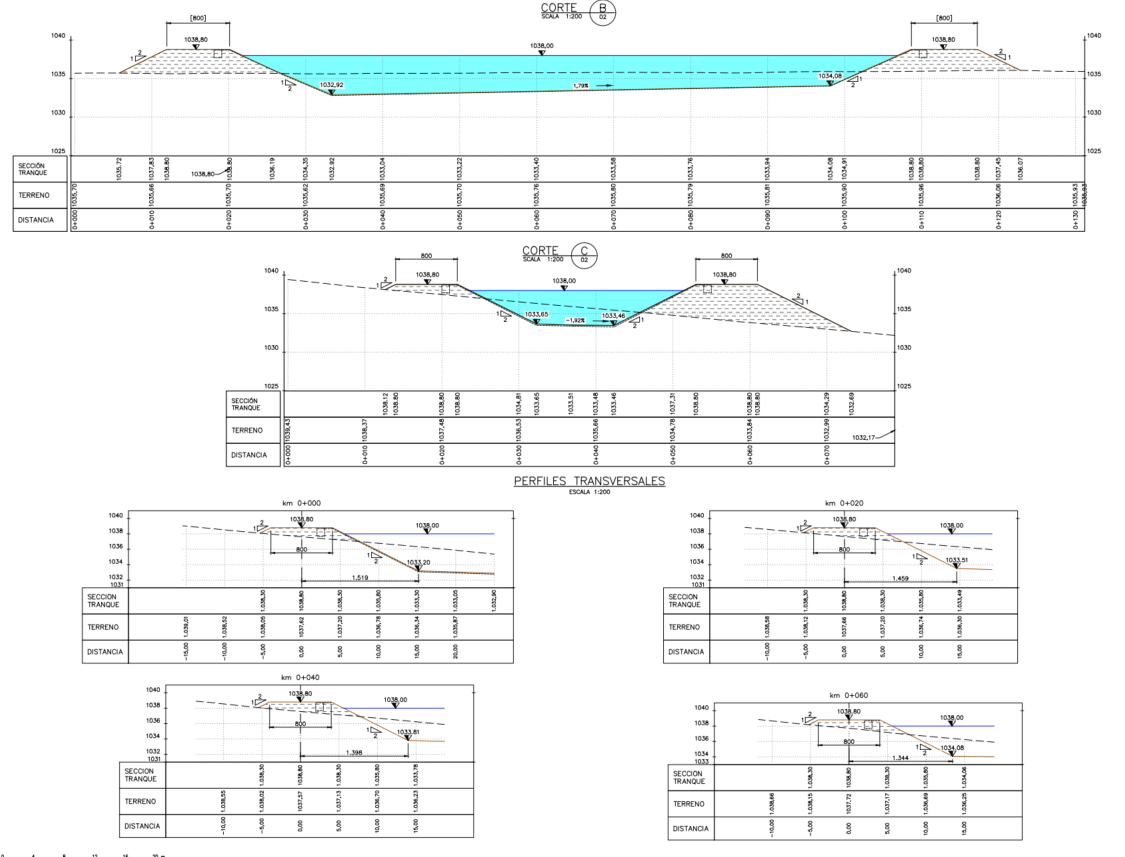

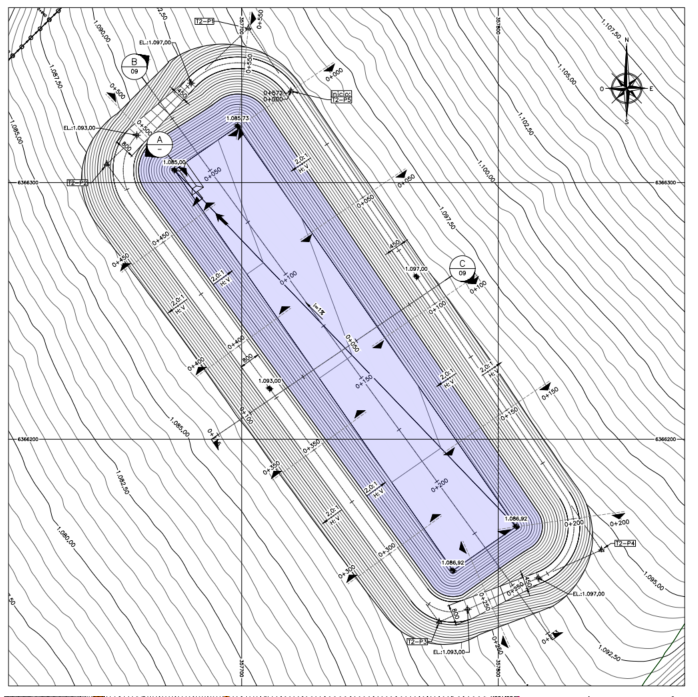

Imágenes y planos mostradas son una pequeña muestra de los documentos, no están a la venta, proyecto debe ser implementado. 70 documentos.
Profesionales con más de 10 años de experiencia. Hidráulico, Geotécnico, Estructural y eléctrico.
Proyecto Construido en Los Andes por un costo aproximado de $1’200’000’000 pesos (clp).
Consulta tu proyecto particular de riego.
Entregables
Servicios Asociados a los Entregables:
- Implementación del proyecto a terreno (consulta factibilidad).
- Entrega de documentos relacionados firmados por cada especialidad.
- Asesoría e implementación del proyecto según condiciones operacionales del mandante.
Documentos Entrega:
Bases de diseño todas las especialidades.
- Topografía: Planos topografía detalla con 2 monografías de PR (Puntos de Referencia). No se contempla construcción de monolitos.
- Especialidad Geotécnica: Planos constructivos (DWG+PDF), Especificaciones técnicas, Cubicaciones y Memoria de cálculo estabilidad tranques.

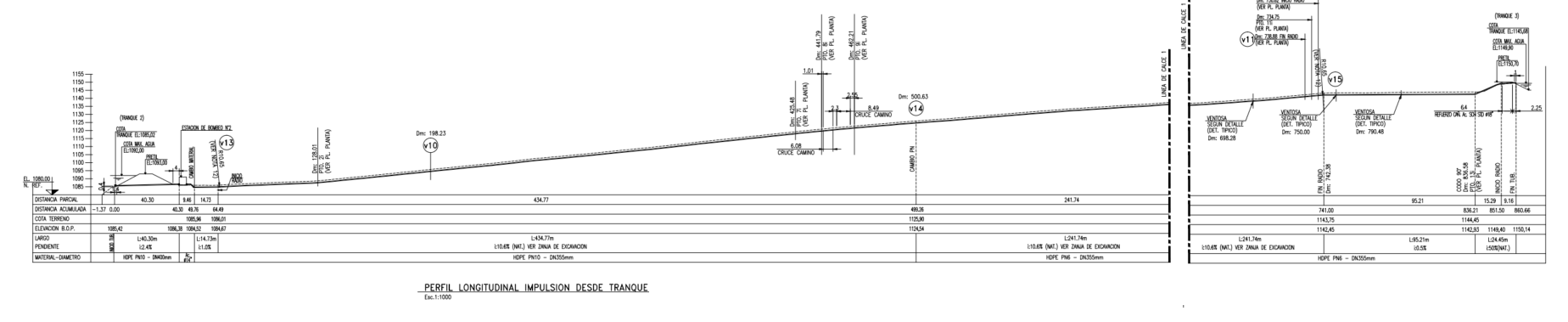

- Especialidad Hidráulica: Planos constructivos (DWG+PDF), Especificaciones técnicas, Cubicaciones y Memoria de cálculo conducción de cada línea.

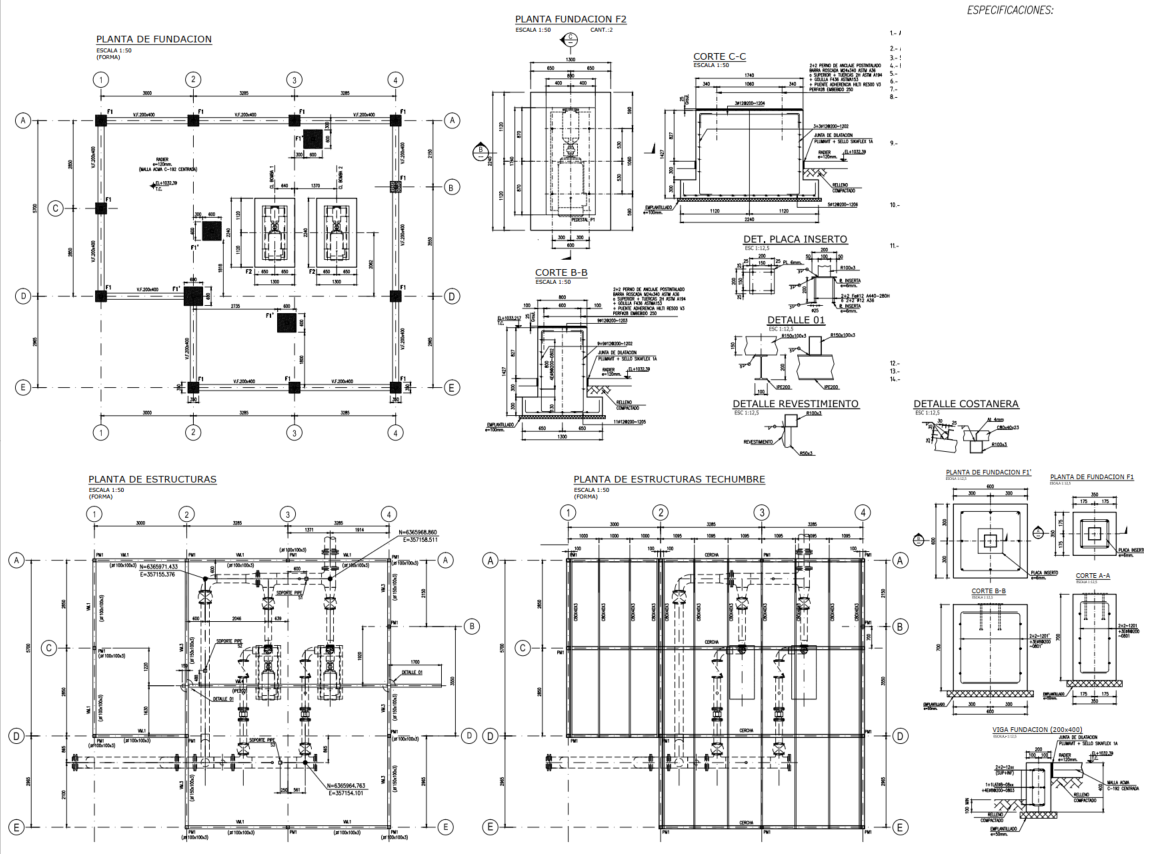

- Especialidad Estructura: Planos constructivos (DWG+PDF), Especificaciones técnicas, Cubicaciones y Memoria de cálculo Sala de Bombas y cámaras.
- Especialidad Eléctrica: Planos constructivos (DWG+PDF), Especificaciones técnicas, Cubicaciones y Memoria de cálculo.
- Especialidad Mecánica: Elección de bomba.
- Carpeta con documentos para licitación incluyendo Bases Administrativas Generales y Especiales para licitación (70 documentos de licitación)
- Duración Entrega Documentos: 3 a 6 meses según condiciones especiales.
Documentos Requeridos
Se requieren la siguiente información:
- Requerimiento de consumo de agua por tranque.
- Condiciones operacionales para instrumentación y automatización.
- Ubicación y requerimientos especiales.
- Alimentación de agua (caudal).
- Ubicación aproximada de tranques.
